Микроскоп предназначен для наблюдения мелких предметов, не различимых глазом. На рис. 1 показана оптическая схема микроскопа.
 |
|

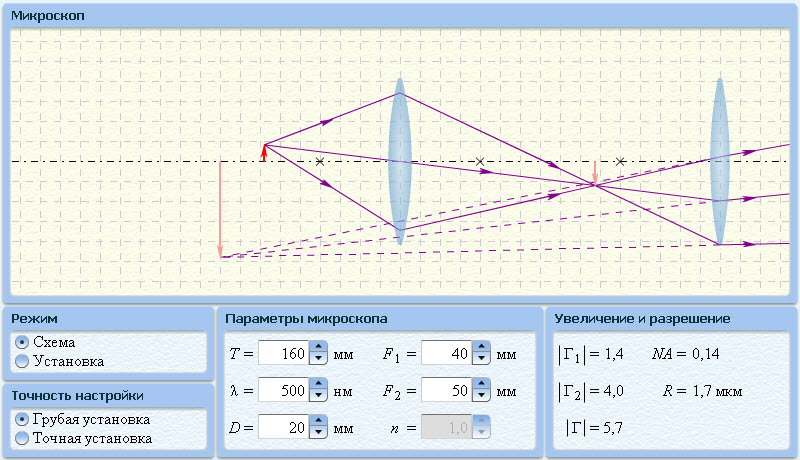

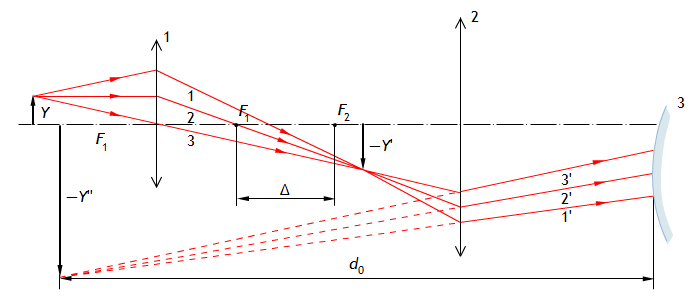

Рис. 1
|
Микроскоп состоит из двух линз: короткофокусного объектива 1 и окуляра 2, фокусное расстояние которого больше, чем у окуляра. Предмет Y располагается вблизи первого фокуса F1 объектива так, что действительное увеличенное обратное изображение Y' получается вблизи первого фокуса F2 окуляра 2 – между ним и окуляром. Окуляр действует как лупа, давая мнимое изображение Y'' на расстоянии наилучшего зрения d0 (d0 = 0,25 м) от глаза 3, который находится непосредственно за окуляром 2. Лучи 1, 2, 3 позволяют получить изображение Y'; лучи 1', 2', 3', попадая в систему глаза 3, сходятся на сетчатке глаза, где дают изображение, соответствующее мнимому изображению Y'', даваемому окуляром как лупой. Без участия глаза изображения не видно, а из окуляра выходит расходящийся пучок лучей. Расстояние Δ между вторым фокусом объектива и первым фокусом окуляра называется оптическим интервалом.
Если предмет Y поместить на расстоянии d1 от объектива микроскопа, его изображение Y' будет находиться от объектива на расстоянии f1, удовлетворяющем уравнению
Изображение предмета будет увеличено при этом в
Окуляр располагают относительно изображения Y´ так, чтобы оно рассматривалось через него как через лупу. Окончательное изображение Y´´ будет мнимым и будет отстоять от окуляра на расстоянии f2. Если расстояние d2 от окуляра до промежуточного изображения Y´ подобрано так, что оно удовлетворяет уравнению
то увеличение изображения Y´, даваемое окуляром, при этом окажется равным
Увеличение микроскопа Г вычисляется как произведение увеличений объектива и окуляра:
В случае, когда F1 и F2 много меньше оптического интервала Δ, увеличение микроскопа выражается простой формулой:
|
